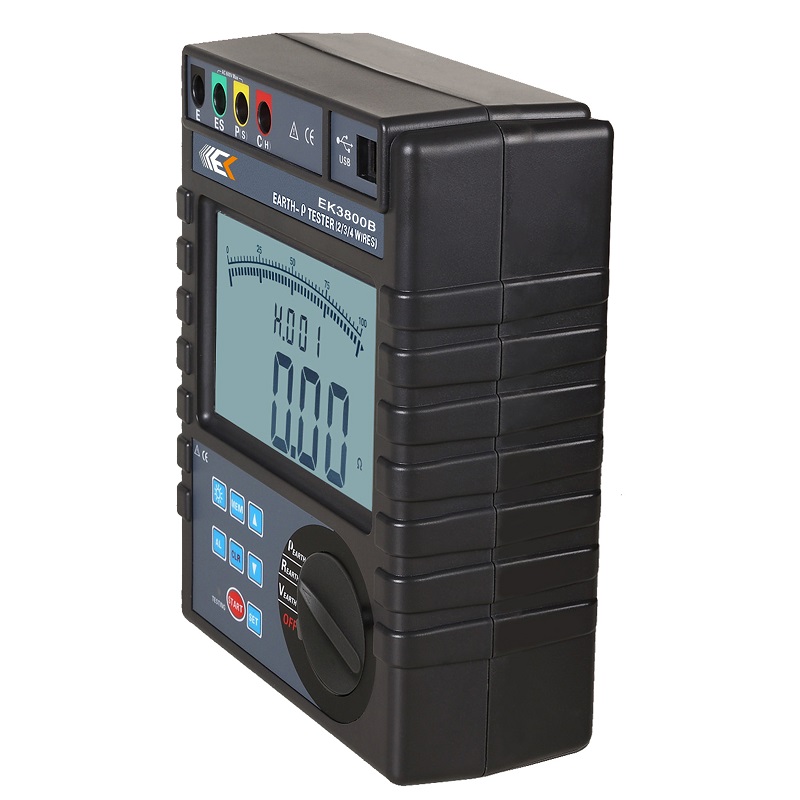

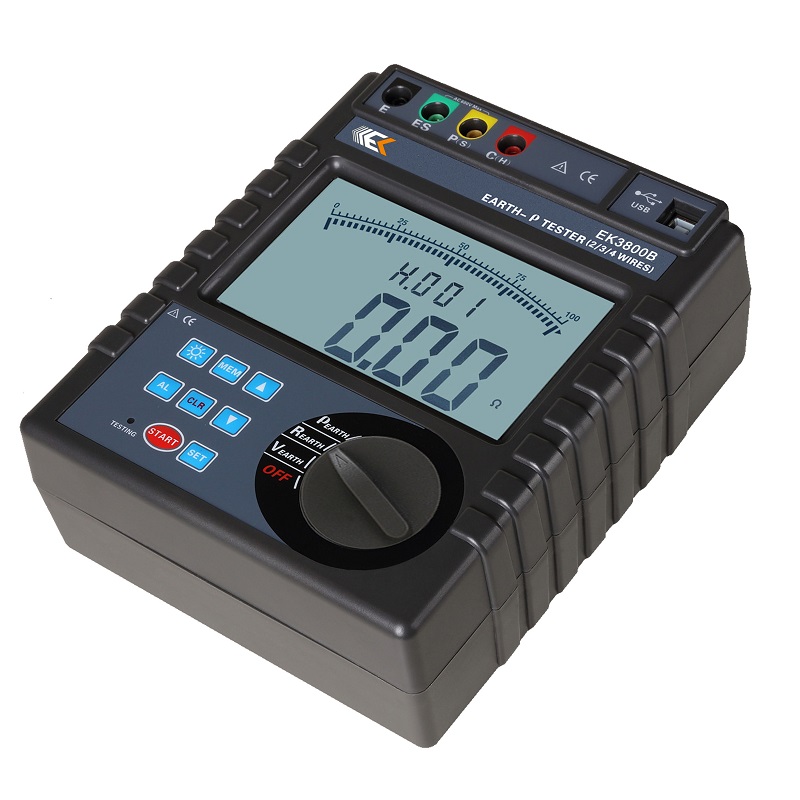

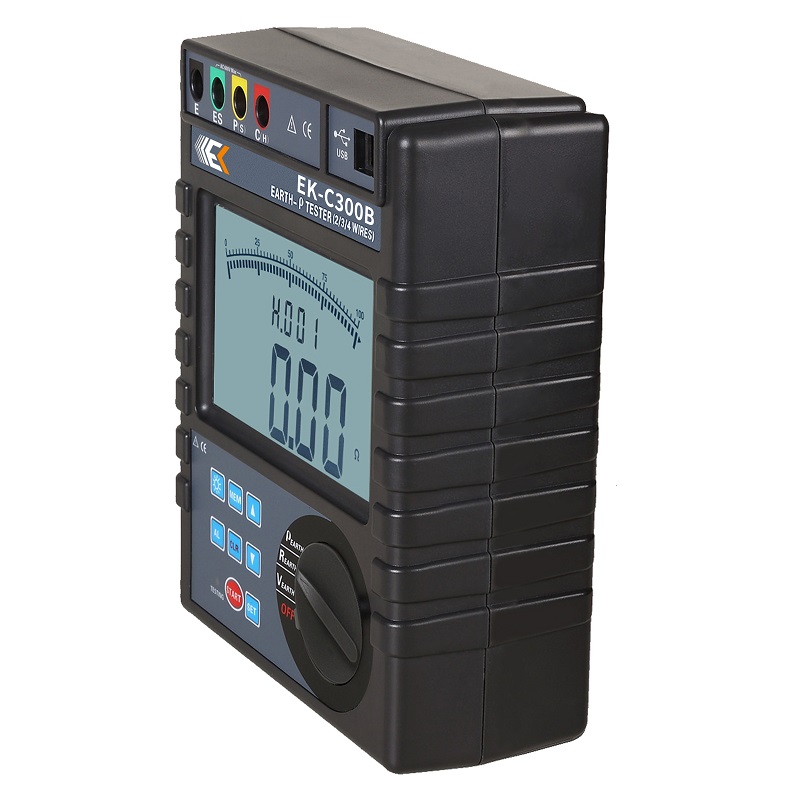

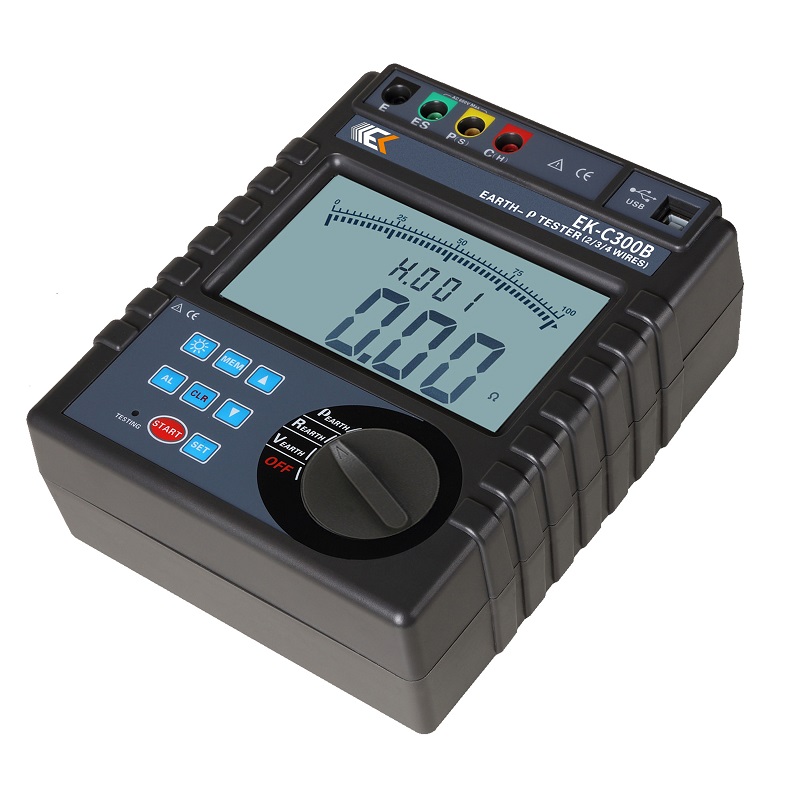

系列 : 地桩式接地电阻测试仪
接地电阻测量，土壤电阻率测量，对地电压测量
接地电阻量程：0.00Ω～30.00kΩ
土壤电阻率量程：0.00Ωm～9999kΩm
接地电压量程：AC 0V～600V
报警功能：可设置报警阈值
存储功能：数据存储300组
USB通讯接口
精密4线法、3线法、简易2线法接地电阻测量，土壤电阻率、接地电压测量。
1.导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，
2.具有独特的抗干扰能力和环境适应能力，重复测试一致性强。
3.主机超大LCD显示，白屏背光，棒图指示，一目了然。
4.USB接口，数据上传功能，存储数据可以上传电脑，保存打印。
5.声光报警，过载保护。
接地电阻(R) | 测量范围：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt | ||
测量范围：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt | |||
测量范围：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt | |||
测量范围：3.00kΩ～30.00kΩ 分辨力：10Ω 精度：±4%rdg±3dgt | |||
接地电压 | 测量范围：AC 0.0V～600V 分辨力：0.1V 精度：±2%rdg±3dgt | ||
土壤电阻率 (ρ)
| 测量范围：0.00Ωm～99.99Ωm 分辨力：0.01Ωm | 精度：根据R的测量精度而定 (ρ=2πaR；a:1 m～100m；π=3.14) | |
测量范围：100.0Ωm～999.9Ωm 分辨力：0.1Ωm | |||
测量范围：1000Ωm～9999Ωm 分辨力：1Ωm | |||
测量范围：10.00kΩm～99.99kΩm 分辨力：10Ωm | |||
测量范围：100.0kΩm～999.9kΩm 分辨力：100Ωm | |||
测量范围：1000kΩm～9999kΩm 分辨力：1kΩm | |||
电 源 | DC 9V，2号碱性干电池（LR14 1.5V×6） | ||
测量方法 | 接地电阻：额定电流变极法，测量电流20mA Max。土壤电阻率：四极法(温纳法)。对地电压：平均值整流 | ||
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) | ||
测试电压波形 | 正弦波 | ||
测试电流 | ＞20mA（正弦波） | 开路测试电压 | AC 40V max |
数据存储 | 300组
| 数据保持 | 保持数据时“HOLD”符号指示 |
数据查阅 | 查阅数据时“READ”符号指示 | 溢出显示 | 超量程溢出时“OL”符号指示 |
电极间距范围 | 可设定1m～100m | ||
LCD尺寸 | LCD尺寸128mm×75mm； LCD显示域124mm×67mm | ||
仪表尺寸 | 212mm×175mm×85mm | ||
质 量 | 总质量：约4.5kg(含包装) | ||

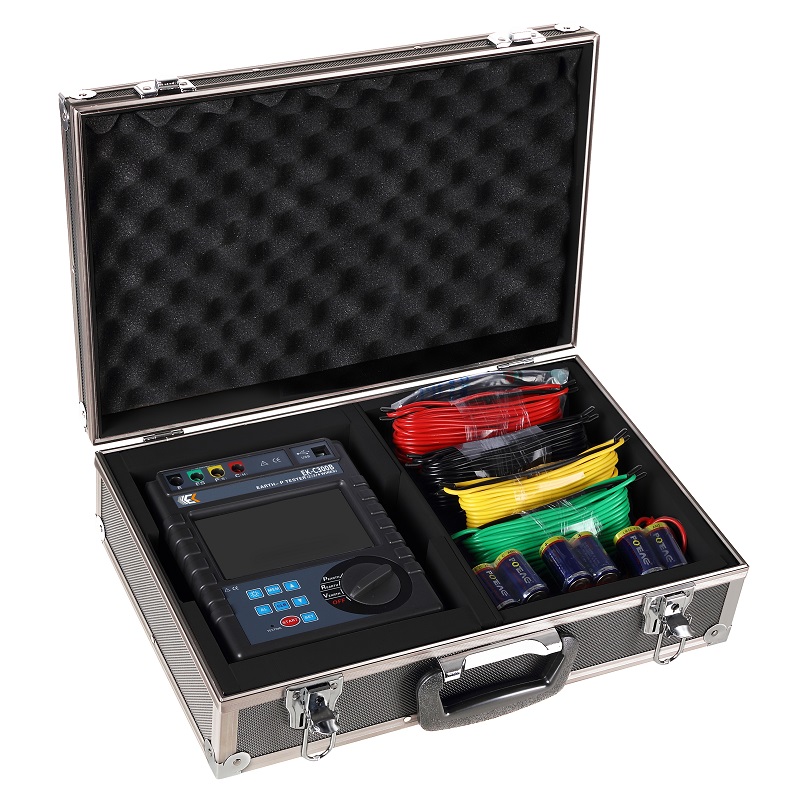

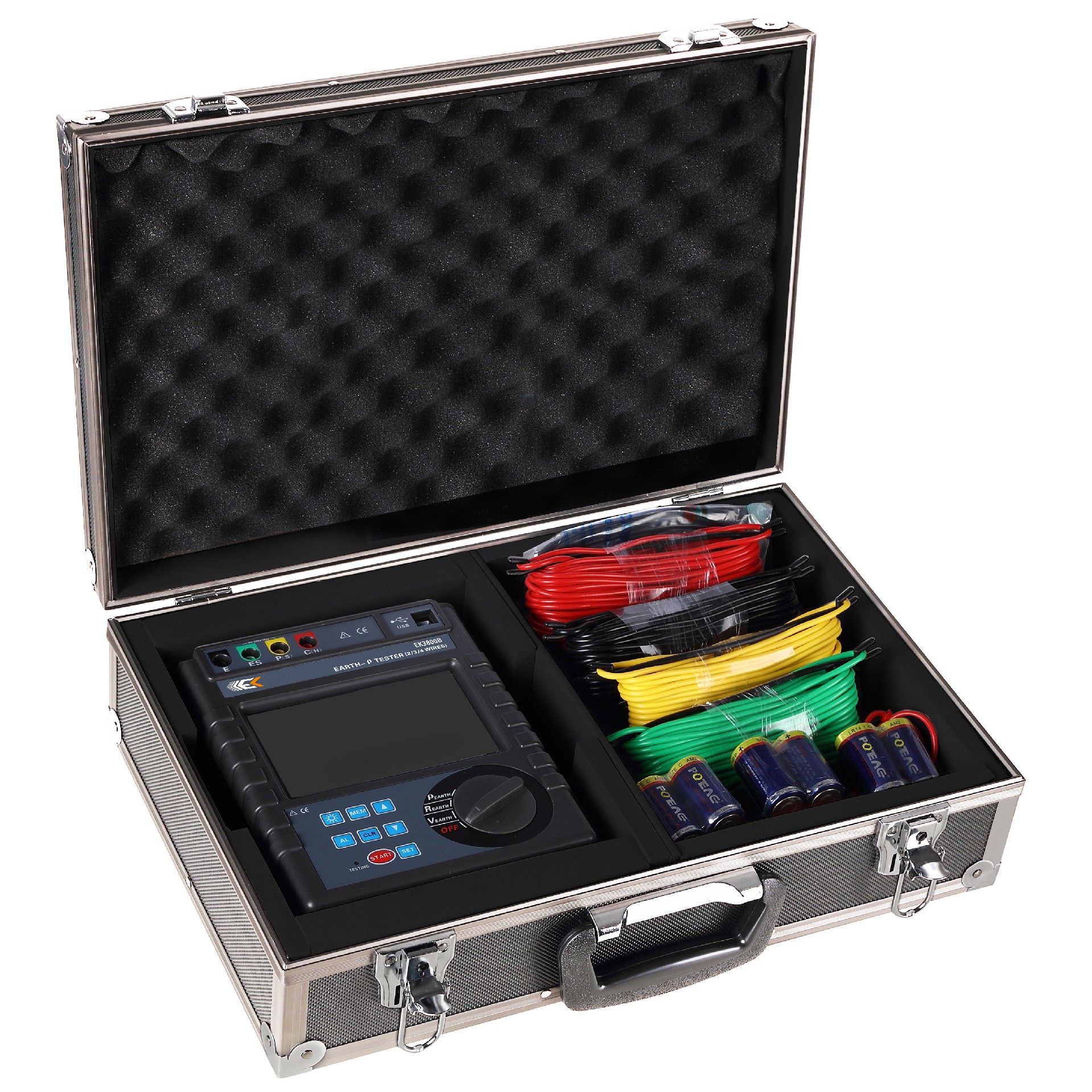

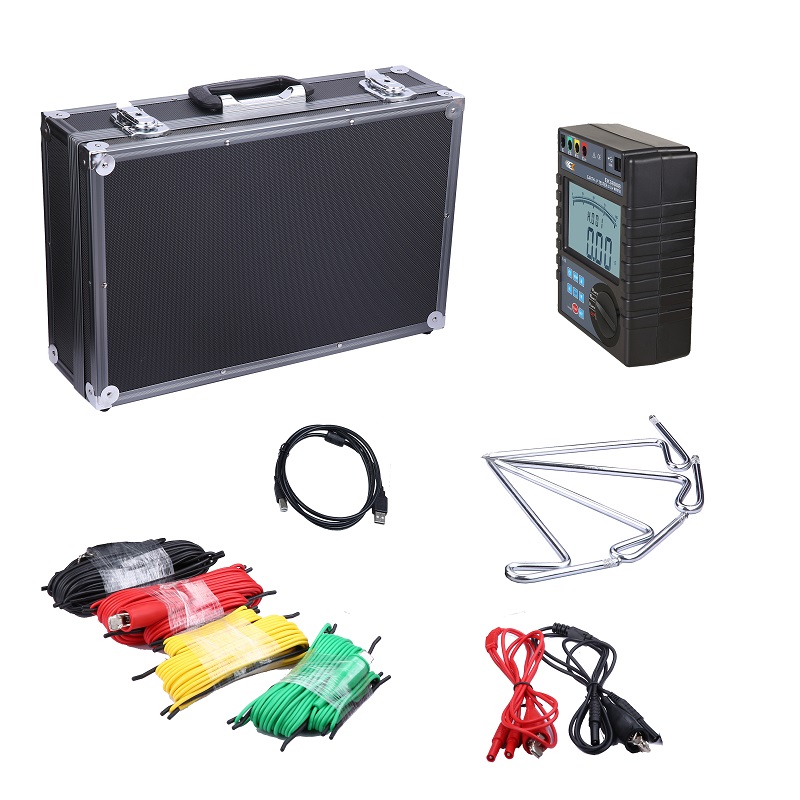

测 试 线 | 红色20m，黑色20m，黄色10m，绿色10m，红色1.6m，黑色1.6m各1条（共6条） | ||
辅助接地棒 | 4根：φ9mm×230mm | ||
USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印；通讯线1条长1.5m | ||
报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 | ||
自动关机 | 开机10分钟后自动关机 | ||
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 | ||
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 | ||
辅助接地测试 | 具有辅助接地电阻值测试功能，0.00kΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | ||
线路电压 | 测量对地电压：AC 600V max | ||
电池电压 | 当电池电压降到约7.5V时，电池电压低符号“ | ||
工作电流 | 待机: 约20mA(背光关闭)；开机开背光：约45mA(背光关闭25mA)；测量：约100mA(背光关闭) | ||
