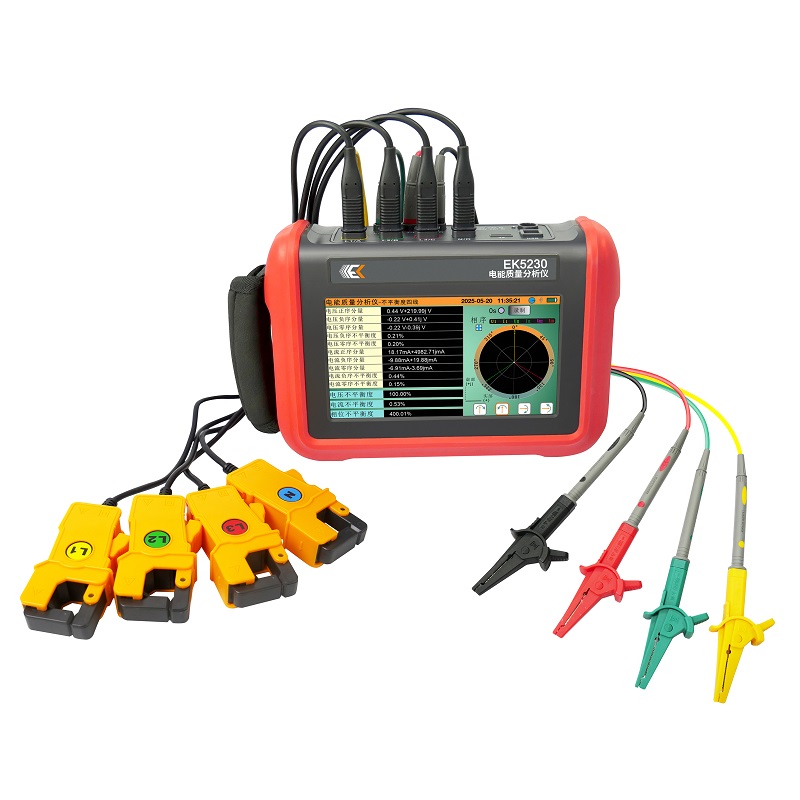

系列 : 触摸屏电能质量分析仪
用于对三相电能参数做全面分析和诊断，为你提供工作所需的全部电能质量信息

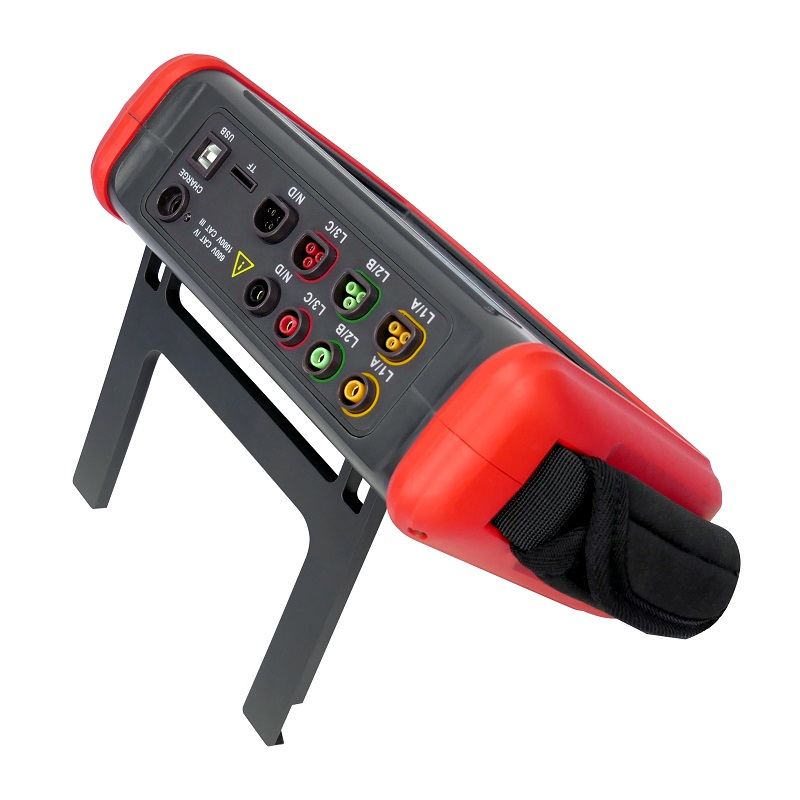

4路电流、3路电压测量
直流电流、直流电压测量
暂态记录
截图记录
趋势图记录
录波记录
TF存储卡

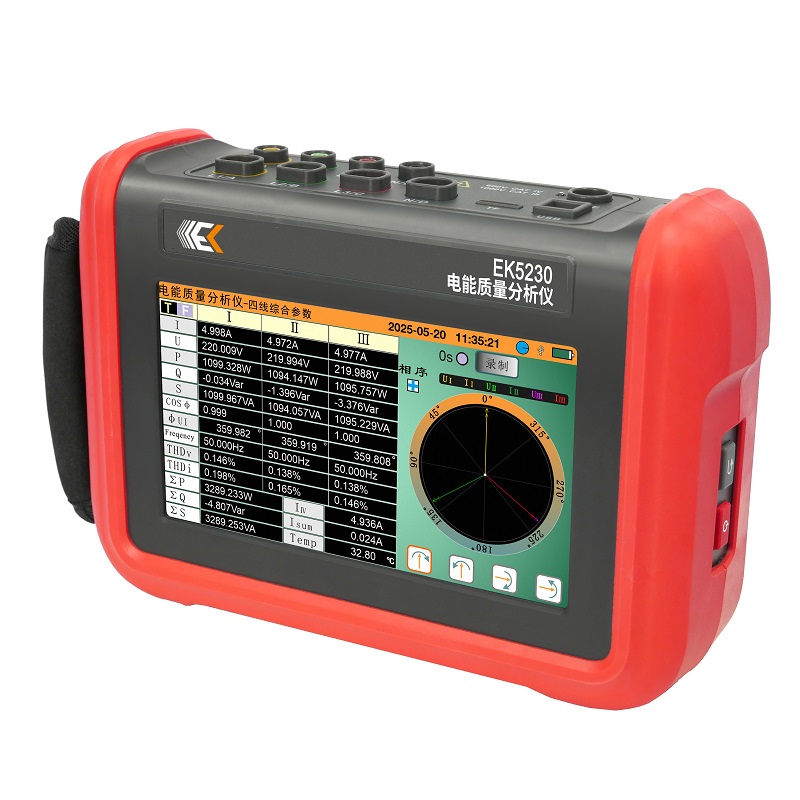

触摸彩屏
USB通讯接口
上位机软件下载、分析数据
可充电锂电池
对三相电能质量做全面分析和诊断。
6款电流传感器提供选择，应对各种场所。
4通道电流、3通道电压同时测量。
测试精度0.5级，测试稳定，抗干扰能力强。
触摸彩屏、人机操作简洁、中英文双语操作界面。
通过USB通讯在电脑上进行分析。
大容量锂电池。
波形实时显示(3路电压/4路电流)。
电压和电流真有效值。
相量图显示。
各相谐波的测量，达51次谐波。
柱形图显示各相电流和电压的谐波含有率。
总谐波失真度(THD)。
各相有功/无功/视在功率值及总值。
电压电流功率趋势图。
三相不平衡度测量(电压和电流)。
录制波形及参数。
截屏保存。
触摸屏操作。
电压闪变，电压骤升骤降捕捉。
启动电流和浪涌电流监测。
USB接口与电脑上位机通信。
可设定仪器的接线方式及电网类型。
可选定不同电流钳和不同电压电流测试变比。
一键直达相位伏安、变比测试、直流测试
电能计算
直流电压、电流、功率
电源 | DC7.4V，5200mAh 可充锂电池，外接充电器 | |
显示模式 | 7寸触摸彩屏 | |
通道数 | 3路电压，4路电流。 | |
交流电压量程 | AC 0.001V～1000V | |
直流电压量程 | DC 0.1V～1000V | |
电流钳规格 （选配） | 015B电流钳：17mm×18mm； 042B电流钳：35mm×40mm； 050B电流钳：Φ50mm； | 300FA柔性电流钳：Φ300mm； 035AD直流电流钳：Ф30mm×35mm 068AD直流电流钳：Ф68mm |
电流量程 | 015B电流钳：AC 10mA～10.0A； 042B电流钳：AC 0.1A～100A； 050B电流钳：AC 1A～1000A； | 300FA电流钳：AC 10A～6000A； 035AD电流钳：DC 0.1A～1000A； 068AD电流钳：DC 0.1A～1000A； |
频率量程 | 40Hz～70Hz。 | |
谐波 | 有，2～51次。 | |
总谐波失真 | 有，2～51次，各相 | |
内存卡 | 8G，可拓展32G | |
三相不平衡度 | 有 | |
通讯接口 | USB | |
工作电流 | 约490mA | |
电池电量指示 | 电池符号显示电量，当电池电量过低时,仪器会自动关机。 | |
自动关机 | 在录制功能打开下，仪器不自动关机。 | |
未打开录制功能情况，可根据设定的15分钟、30分钟、60分钟时间后自动关机。 | ||
仪器质量 | 约8kg(含包装及附件) | |
输入阻抗 | 测试电压输入阻抗为：1MΩ。 | |
耐压 | 仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟 | |
绝缘 | 仪器线路与护套外壳之间≥10MΩ。 | |
结构 | 双重绝缘，带绝缘防振护套。 | |
适合安规 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 | |
工作温湿度 | -10℃～40℃；80%RH以下。 | |
存放温湿度 | -10℃～60℃；70%RH以下。 | |

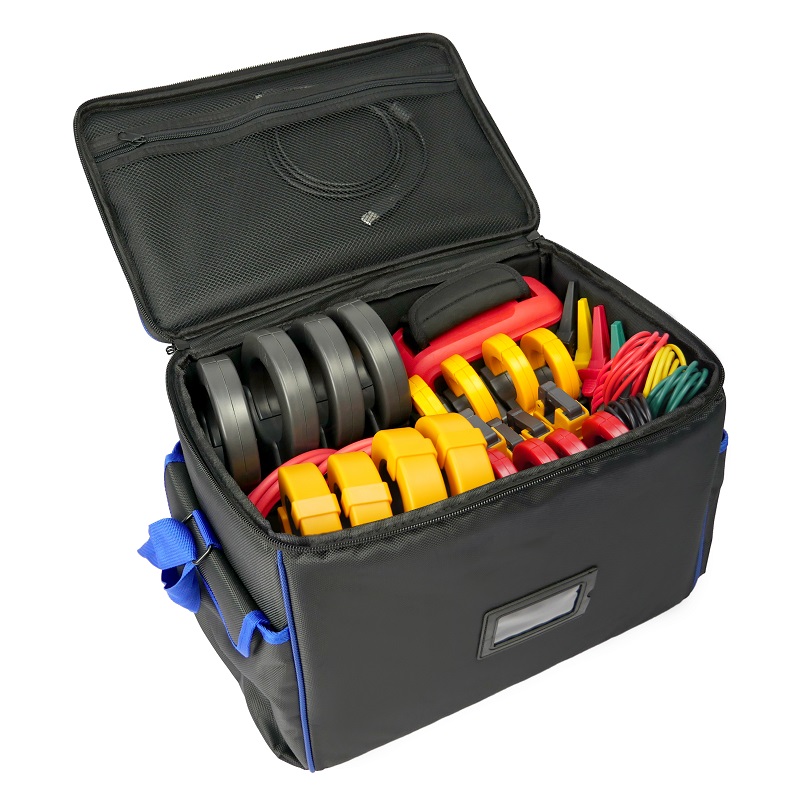

随机附件 | 主机：1台；工具包：1件；表笔测试线：4条（黄，绿，红，黑各1条）；鳄鱼夹：4个； 电源适配器：1个；4G内存卡：1个；电流传感器：选购（300FA电流钳含电池） | |
测量 | 测量范围 | 显示分辨率 | 参考范围内的最大误差 |
频率 | 40Hz～70Hz | 0.001Hz | ±(0.01)Hz |
电压真有效值 | 0.001V～1000V | 最小分辨0.001V | ±0.5%rdg±0.1%fs |
直流电压 | 0.1V～1000V | 最小分辨0.1V | ±(0.5%rdg±5dgt)) |
电流真有效值 | 0.01A～6000A | 最小分辨0.001A | ±(0.5%rdg±5dgt)) |
直流电流 | 0.1A～1000A | 最小分辨0.1A | ±(0.5%rdg) |
有功功率 | 0.001W～6000kW | 最小分辨0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功功率 | 0.001VAR～6000kVAR | 最小分辨0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在功率 | 0.001VA～6000kVA | 最小分辨0.001VA | ±(1%rdg+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
有功电能 | 0.001kWh～9999.999MWh | 最小分辨率0.001kWh | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功电能 电感性&电容性 | 0.001kVARh～9999.999MVARh | 最小分辨率0.001kVARh | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在电能 | 0.001kVAh～9999.999MVAh | 最小分辨率0.001kVAh | ±(1%rdg+3dgt) |
相位角 | -179°～180° | 0.001° | ±(3°) |
电压谐波比 包含2～51次 (Vrms>50V) | 0.0%～99.9% | 0.001% | （2～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～51次）±(1%rdg+15dgt) |
电压谐波角 (Vrms>50V) | -179°～180° | 0.001° | ±(3°)谐波2～25次 |
±(10°)谐波26～51次 | |||
电流谐波比 包含2～51次 (Arms>I量程÷100) | 0.0%～99.9% | 0.001% | （2～20次）±(1%rdg+5dgt) （21～30次）±(1%rdg+10dgt) （31～51次）±(1%rdg+15dgt) |
电流谐波角 (Arms>I量程÷100) | -179°～180° | 0.001° | ±(3°)谐波2～25次 ±(10°)谐波26～51次 |
总谐波率 (THD或THD-F)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
失真因数 (DF或THD-R)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
三相不平衡 | 0.0%～100% | 0.01% | ±(1%) |
