在线监测与记录单相电力或三相电力的工作电流、电压、频率、功率。用于低压线路及用电设备的故障排查、线路检修。
单相记录仪1路电流、1路电压输入。三相记录仪3路电流、3 路电压输入。
记录间隔时间自设定。
大容量锂电池，充满电时续航时间48小时。
超大存储空间，存储20万组数据。
USB通讯接口及上位机软件，记录结果下载电脑，便于保存和分析。

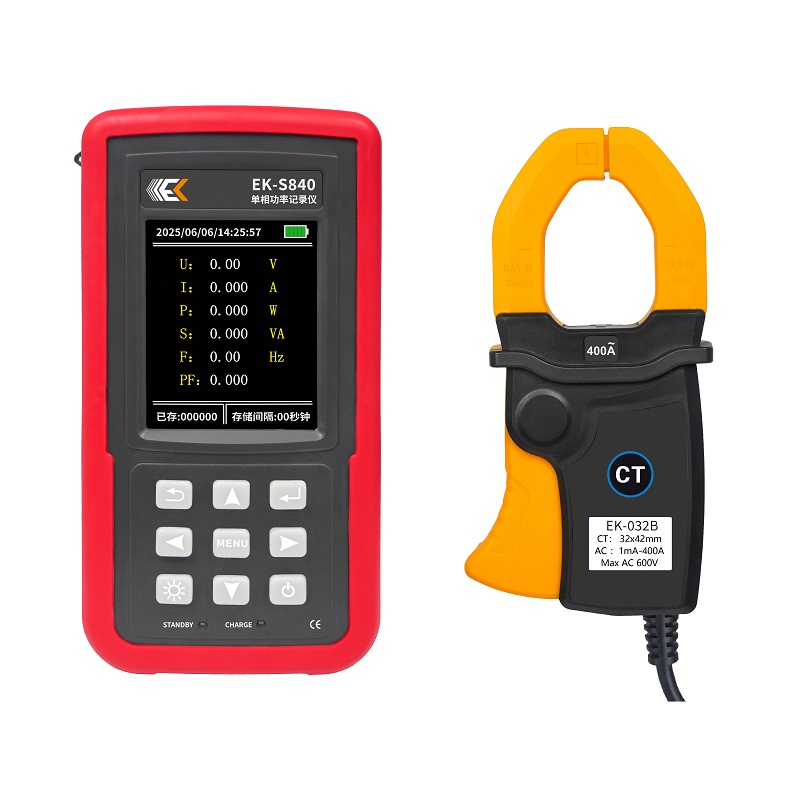

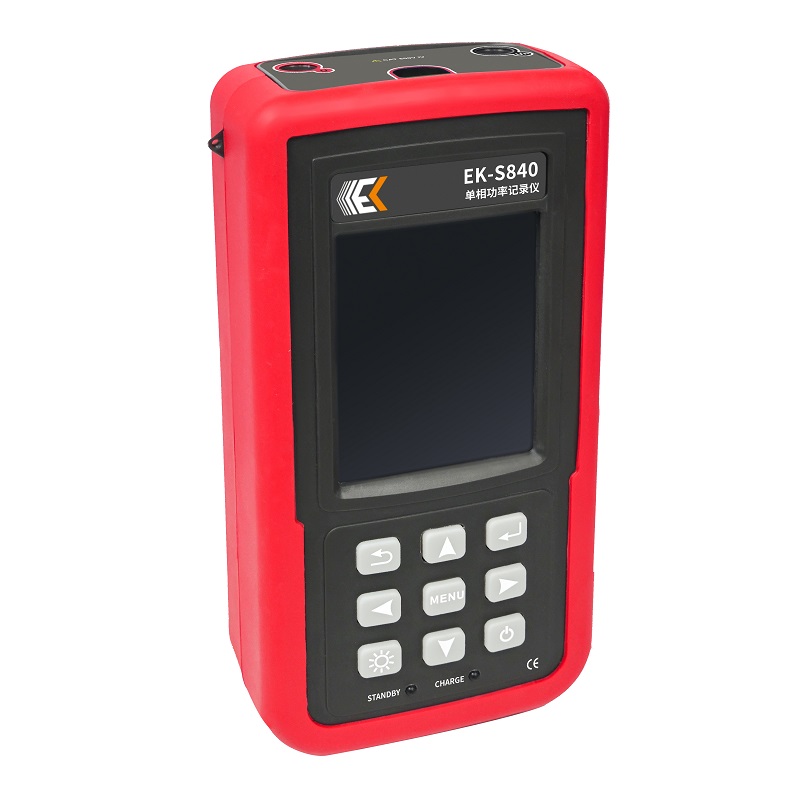

产品型号 | EK-S840 单相功率记录仪 | EK-S843 三相功率记录仪 |
钳口尺寸 | 32mm×42mm | 32mm×42mm |
输入通道 | 2通道（1路电流、1路电压） | 6通道（3路电流、3路电压） |
仪表质量 | 约 1.6kg（含附件） | 约 2.21kg（含附件） |
电压测量 | 量程：0.01V～600V； 分辨率：0.01V； 精度：±1.5%rdg±5dgt | |
电流测量 | 量程：1mA～400A； 分辨率：0.001A； 精度：±1.5%rdg±5dgt | |
有功功率测量 | 量程：0.01mW～240kW； 分辨率：0.01mW； 精度：±1.5%rdg±5dgt | |
视在功率测量 | 量程：0.01mVA～240kVA ； 分辨率：0.01kVA； 精度：±1.5%rdg±5dgt | |
功率因数测量 | 量程：-1.000～1.000； 分辨率：0.001； 精度：±0.03 | |
频率测量 | 量程：45Hz～65Hz； 分辨率：0.01Hz； 精度：±1.5%rdg±5dgt | |
电 源 | 可充电锂电池DC3.7V 5200mAh | |
显 示 屏 | 2.8寸TFT彩色液晶屏；显示域58mm×44mm | |
存储间隔 | 1s～99min可自行设定 | |
续航时间 | 充满电时48小时 | |
记录时间 (外置电源) | 1秒间隔，可连续记录50小时 | |
数据存储 | 10秒间隔，可连续记录20天 | |
1分钟间隔，可连续记录125天 | ||
20万组（掉电或更换电池不会丢失数据）。 | ||
下载速度 | 2MB/Min | |
工频频率 | 50/60Hz | |
线路电压 | AC600V以下线路测试 | |
电池电量 | 五格电量显示，电量为零格时表示电池电压＜3.4V，请及时充电。 | |
额定电流 | 关闭背光下约100mA，开启背光最大170mA | |
Type-C通信 | TYPE-C接口 | |
仪表尺寸 | 170mm×87mm×48.5mm | |
工作温湿度 | -20℃～50℃；80%RH以下；（-10℃以下或40℃以上误差影响量为1%） | |
适合安规 | IEC1010-1、IEC1010-2-032、污染等级2、CAT Ⅲ(600V) IEC61326(EMC标准) | |

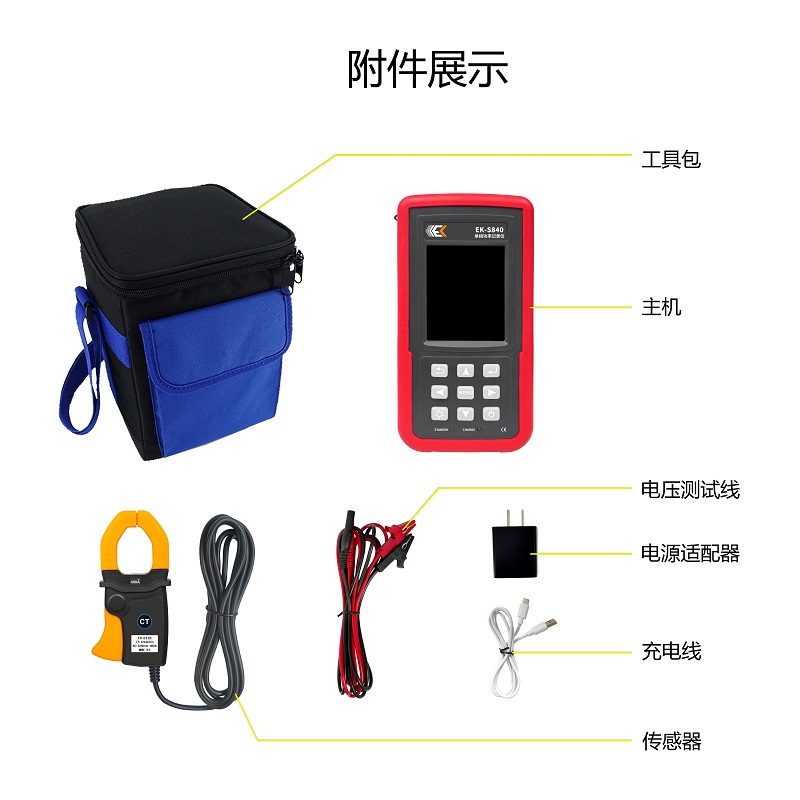

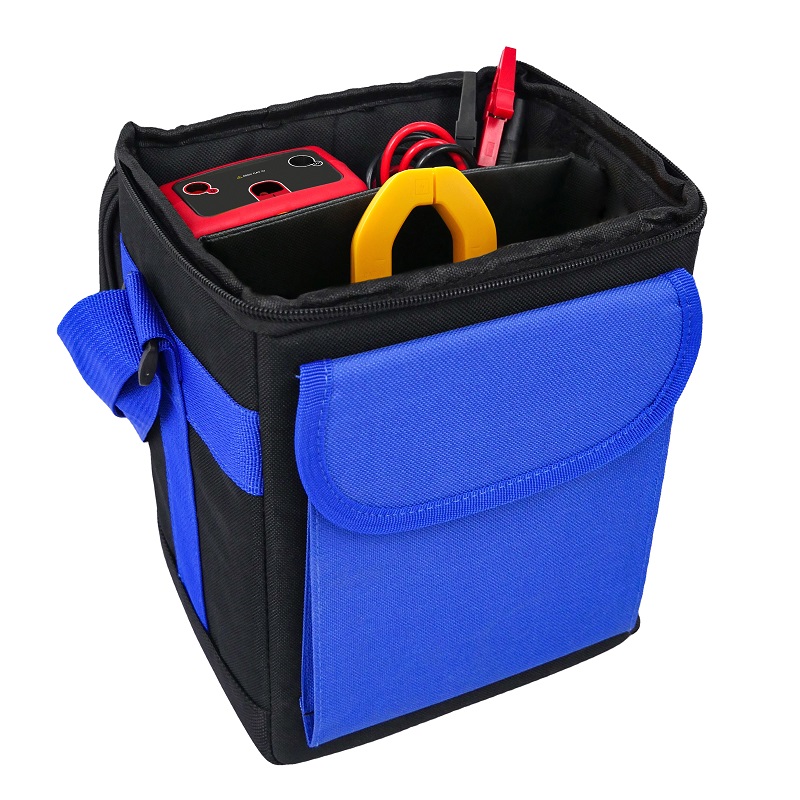

随机附件 | 主机1件；互感器1个（EK-S840）/3个（EK-S843）；电压输入线2条（EK-S840）/4条（EK-S843）；数据线1个；电源适配器1个；工具包1件 | |
