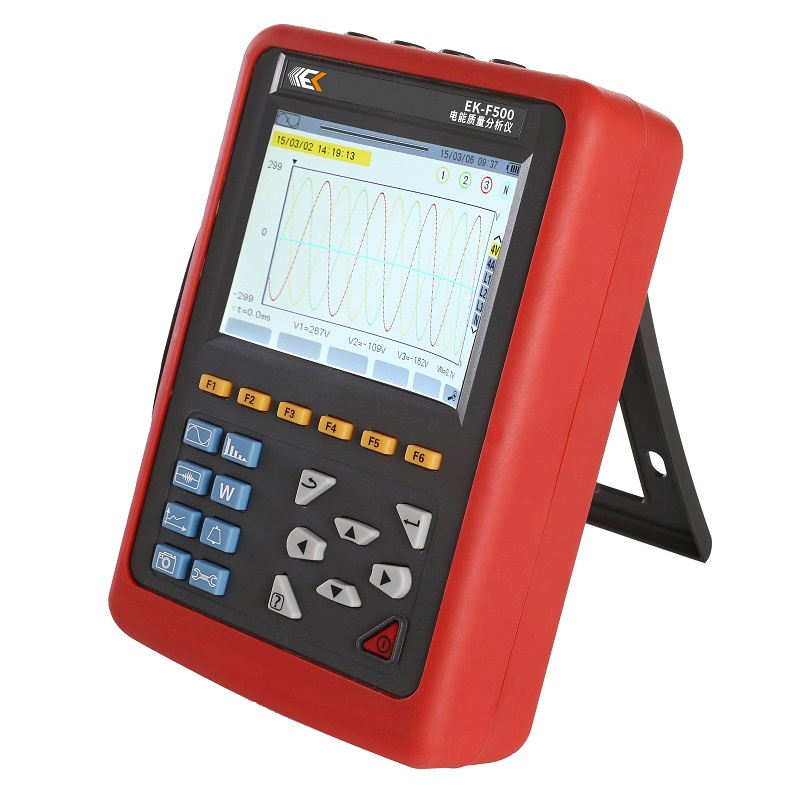

系列 : 电能质量分析仪
用于对三相电能参数做全面分析和诊断，为你提供工作所需的全部电能质量信息

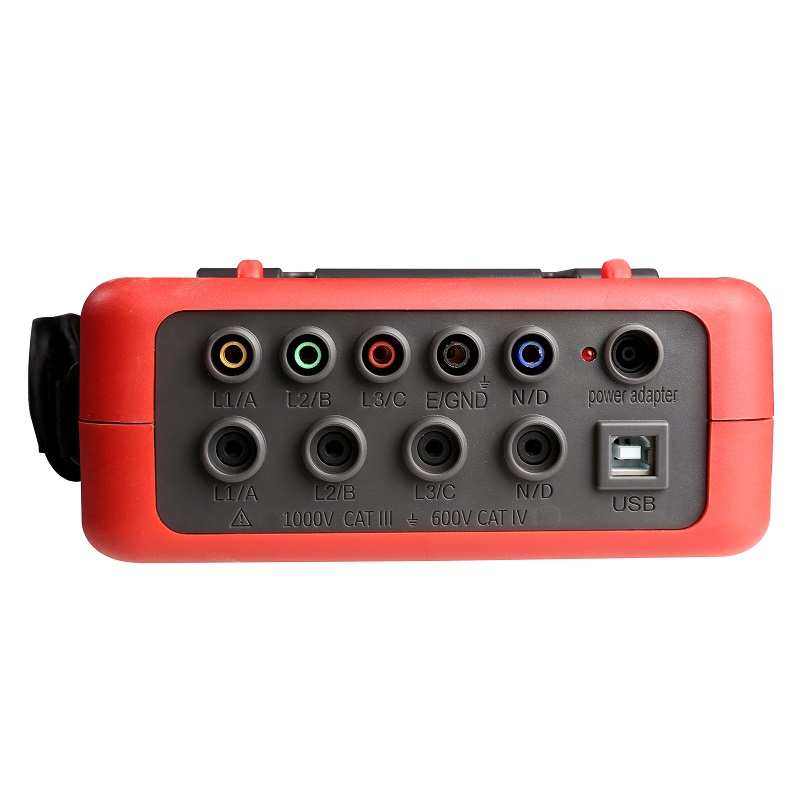

4通道电流、电压测量
暂态记录
截图记录
趋势图记录
SD存储卡
USB通讯接口
上位机软件下载、分析数据
可充电锂电池
对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。
多款电流传感器提供选择，应对各种场所。
4通道电流、4通道电压测量，同时捕捉和记录电量参数、波形，为你提供工作所需的全部电能质量信息。
测试功能：波形实时显示（4路电压/4路电流）；电压和电流真有效值；电压直流成份；电流和电压峰值；电流和电压一段时间内的最大/最小值；相量图显示；各相谐波的测量，达50次谐波；柱形图显示各相电流和电压的谐波比；总谐波失真度（THD）的计算；各相有功/无功/视在功率值及总值；各相有功/无功/视在电能值及总值；变压器K因数计算；COSφ位移功率因数（DPF）和功率因数（PF）的计算；闪变计算；三相不平衡计算（电压和电流）
捕捉和监测功能：可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。
启动电流监测：可监测线路的浪涌电流，监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
记录存储功能：可对基本测试功能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。（同时选择20个参数间隔1分钟记录一次，约可以记录300天）
告警功能：可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40组告警监测参数，每一组都可以设定不同监测参数（包括50次谐波共123个不同参数）和限值，可设定超限的最短时间。最多可以存储12800组告警日志记录。
截屏功能：在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。如保存电流电压波、谐波柱形图、相量图等。最多可同时保存60组截图
通讯功能：通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂态波形、趋势图记录、告警列表、测试截图等。
设置功能：用户可设定时间和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的颜色；可设定仪器的接线方式及电网类型；可选定不同电流钳和不同电压测试变比；可选定中文菜单或者英文菜单。
中/英文帮助菜单：操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。
电 源 | DC 9.6V，4500mAh 可充锂电池，外接充电器；工作电流约490mA，电池连续工作约8小时 | ||
电池电量指示 | 电池符号5格显示电量，当电池电量过低时,提示1分钟后自动关机 | ||
显示模式 | LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm | ||
电流测试 | 电流传感器：008B；040B；068B；300F（选购） | ||
电压测试 | 线电压：1.0V～2000V；相电压：1.0V～1000V | ||
电量电能参数 | W，VA，var，PF，DPF，cosφ，tanφ；Wh，Varh，Vah | ||
通道数 | 4路电压，4路电流 | ||
三相不平衡度 | 有 | 启动电流模式 | 有，100秒 |
频 率 | 40Hz～70Hz | 峰 值 | 有 |
谐 波 | 有，0～50次 | 相量图显示 | 自动 |
总谐波失真 | 有，0～50次，各相 | 截图容量 | 60个 |
暂态记录组数 | 150组 | 菜单语言 | 中文、英文 |
电压闪变 | 有 | 通讯接口 | USB |
记 录 | 300天（同时记录20个参数，每1分钟记录1点） | ||
最小/最大记录值 | 有，可测一段时间内的最大最小值 | ||
告 警 | 40种不同类型参数选择，12800组告警日志 | ||
自动关机 | 在告警/趋势图记录/暂态捕捉模式（等待或者进行中）下，仪器不自动关机 | ||
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 | |||
背光功能 | 有，适合昏暗场所及夜间使用 | ||
仪表尺寸 | 长宽厚：240mm×170mm×68 mm | ||
仪器质量 | 约9.2kg(含包装及全套电流钳) | ||
输入阻抗 | 测试电压输入阻抗为：1MΩ | ||
适合安规 | IEC 61010 1000V CAT III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2 | ||

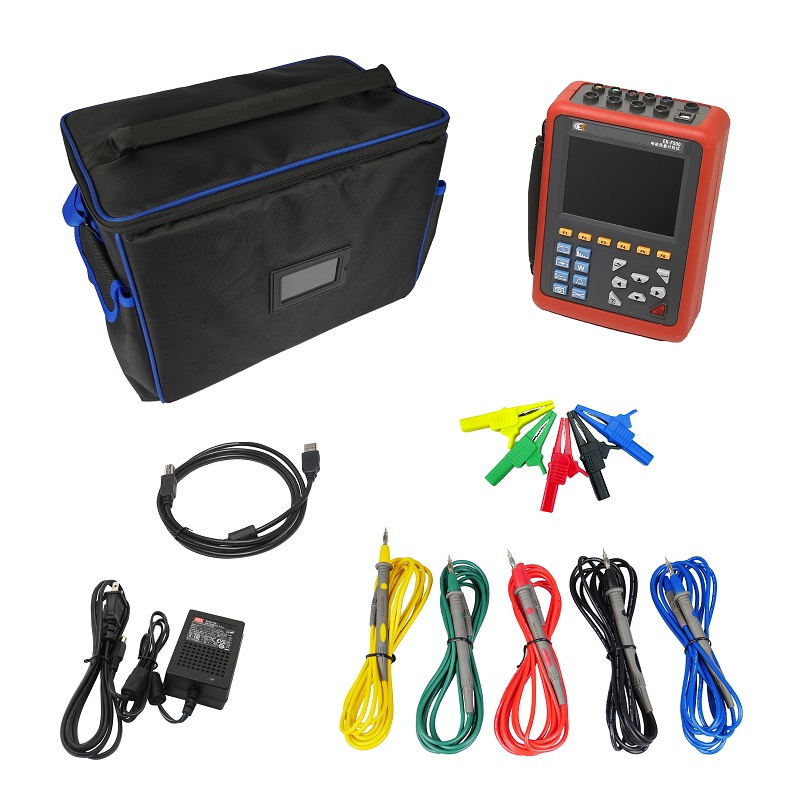

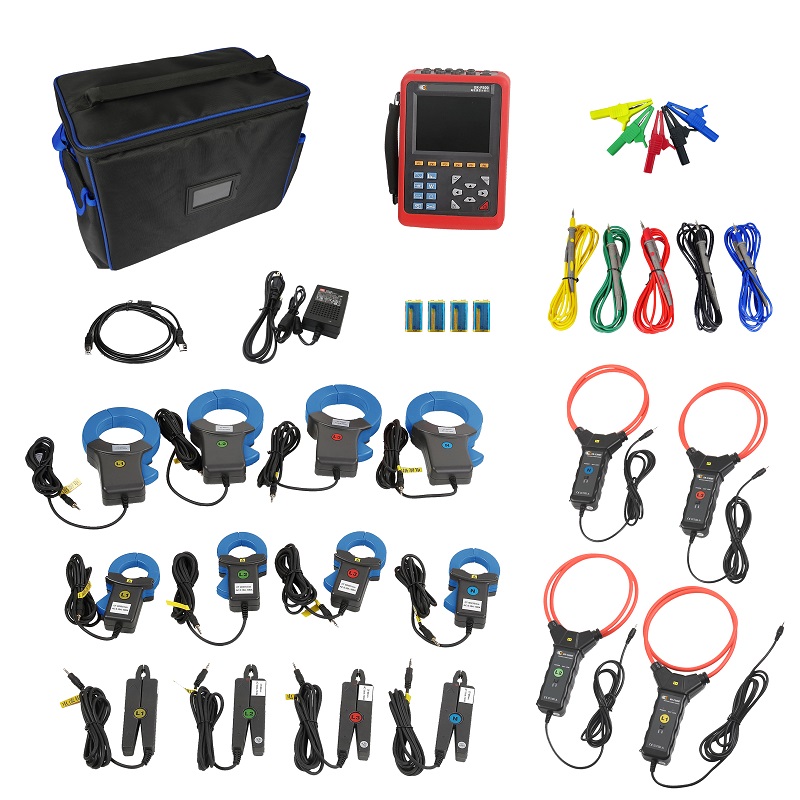

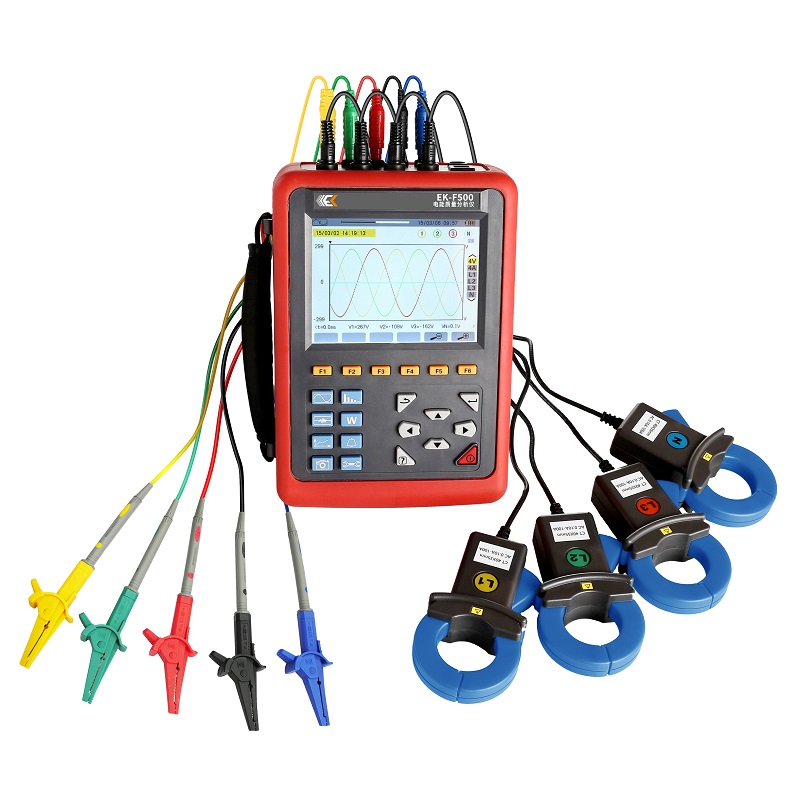

随机附件 | 主机：1台；工具包：1件；表笔测试线：5条（黄，绿，红，黑，蓝各1条）；鳄鱼夹：5个； 充电器：1个；2G内存卡：1个；电流传感器：选购（300F电流钳含电池） | ||
电流传感器型号 | 电流钳 | 电流真有效值 | 电流真有效值最大误差 | 相位角φ 最大误差 |
008B CT尺寸：Ф8mm |
| 10mA～99mA | ±(1 %rdg + 3dgt) | ±(1.5°),Arms≥20mA |
100mA～10.0A | ±(1 %rdg + 3dgt) | ±(1°) | ||
040B CT尺寸：Ф40mm |
| 0.10A～0.99A | ±(1 %rdg + 3dgt) | ±(1.5°) |
1.00A～100A | ±(1 %rdg + 3dgt) | ±(1°) | ||
068B CT尺寸：Ф68mm |
| 1.0A～9.9A | ±(2 %rdg + 3dgt) | ±(3°) |
10.0A～1000A | ±(2 %rdg + 3dgt) | ±(2°) | ||
300F CT尺寸：Ф300mm | 10A～99A | ±(1 %rdg + 3dgt) | ±(3°) | |
100A～6000A | ±(1 %rdg + 3dgt) | ±(2°) |
测量规格 | 测量范围 | 显示分辨率 | 参考范围内的最大误差 |
频率 | 40Hz～70Hz | 0.01Hz | ±(0.03)Hz |
相电压真有效值 | 1.0V～1000V | 最小分辨率0.1V | ±(0.5%rdg+5dgt) |
线电压真有效值 | 1.0V～2000V | 最小分辨率0.1V | ±(0.5%rdg+5dgt) |
直流电压 | 1.0V～1000V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
电流真有效值 | 10mA～6000A | 最小分辨率1mA | ±(0.5%rdg+2dgt) |
相电压峰值 | 1.0V～1414V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
线电压峰值 | 1.0V～2828V | 最小分辨率0.1V | ±(1.0%rdg+5dgt) |
电流峰值 | 10mA～6000A | 最小分辨率1mA | ±(1.0%rdg+5dgt) |
峰值因数 | 1.00～3.99 | 0.01 | ±(1%rdg+2dgt) |
4.00～9.99 | 0.01 | ±(5%rdg+2dgt) | |
有功功率 | 0.000W～9999.9kW | 最小分辨率0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功功率 电感性&电容性 | 0.000VAR～9999.9kVAR | 最小分辨率0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在功率 | 0.000VA～9999.9kVA | 最小分辨率0.001VA | ±(1%rdg+3dgt) |
功率因数 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
有功电能 | 0.000Wh～9999.9MWh | 最小分辨率0.001Wh | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
无功电能 电感性&电容性 | 0.000VARh～9999.9MVARh | 最小分辨率0.001VARh | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
视在电能 | 0.000VAh～9999.9MVAh | 最小分辨率0.001VAh | ±(1%rdg+3dgt) |
相位角 | -179°～180° | 1° | ±(2°) |
Tanφ(VA≥50VA) | -32.768～32.768 | 最小分辨率0.001 | ±(1%rdg+5dgt) |
位移功率因数(DPF) | -1.000～1.000 | 0.001 | ±(1%rdg+5dgt) |
谐波比(Vrms>50V) | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
谐波角(Vrms>50V) | -179°～180° | 1° | ±(3°)谐波1～25次 |
±（10°）谐波26～50次 | |||
总谐波率(DF或THD-F)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+5dgt) |
失真因数(DF或THD-R)≤50 | 0.0 %～99.9 % | 0.1 % | ±(1%rdg+10dgt) |
变压器K因数 | 1.00～99.99 | 0.01 | ±(5 %) |
三相不平衡 | 0.0%～100 % | 0.1 % | ±(1 %) |
