系列 : 电力参数采集模块
用于在线监测、记录3路交流电流、交流电压、无功功率、有功功率、视在功率、功率因数、畸变率、谐波、不平衡度、潮流方向等电力参数。
电流量程：0.0mA/5A/600A
电压量程：50V～300V AC
通讯方式：RS485、*PLC（仅限B型）
用于现场在线实时监测、记录3路交流电流、交流电压、无功功率、有功功率、视在功率、功率因数、畸变率、谐波、不平衡度、潮流方向等电力参数。可广泛应用在电气装置的交流电流、接地环流、交流电压的在线监测，为用电检查人员提供安全、准确、便捷的电力参数。

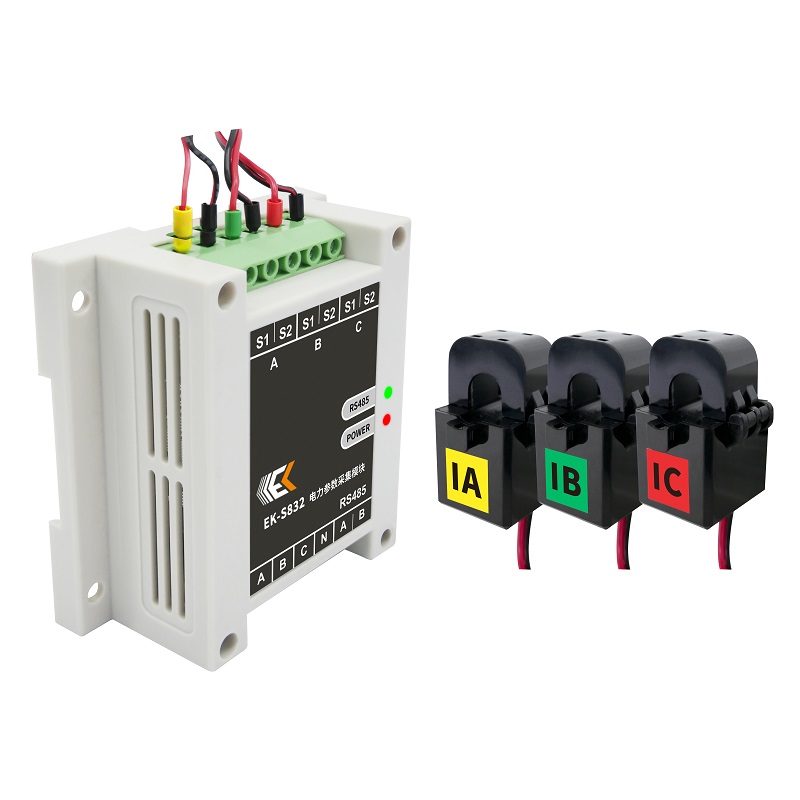

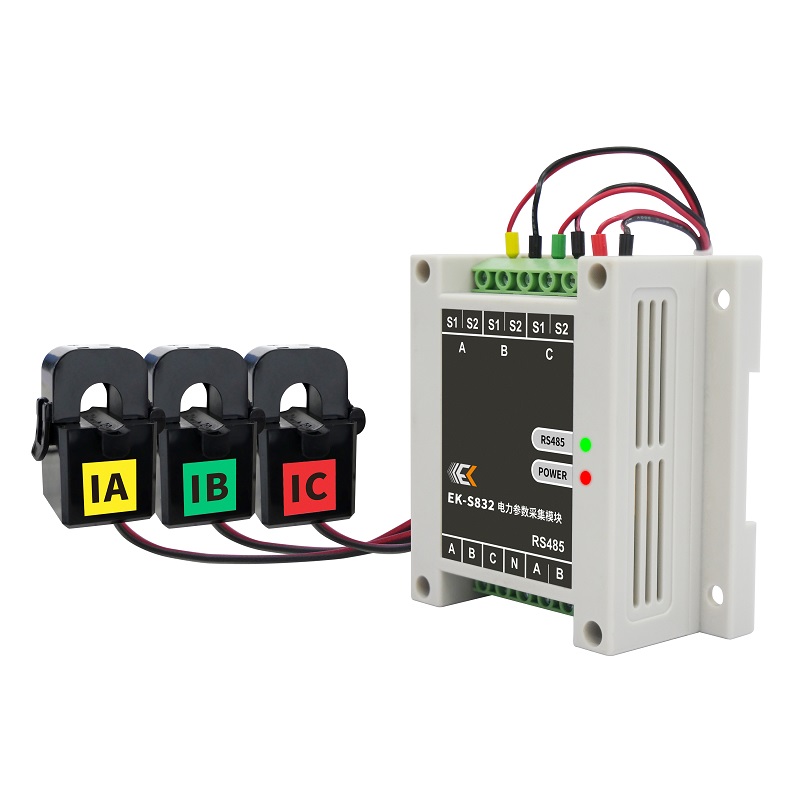

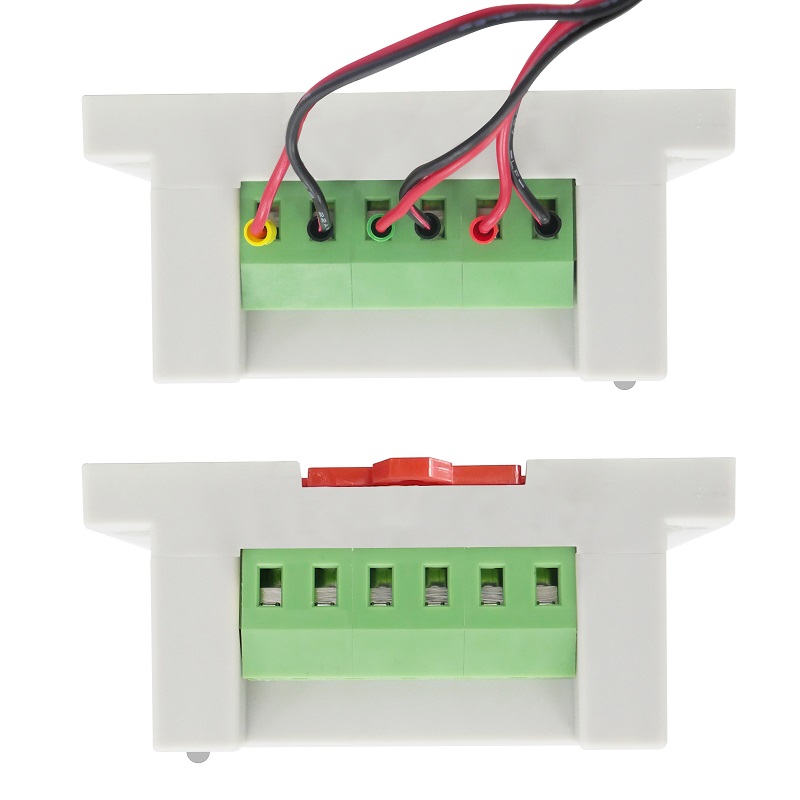

采集模块可接入3路电流互感器、3路电压。
适用于单相线路、三相四线线路。
具有RS485通讯功能，提供MODBUS通讯协议，便于用户二次开发。
互感器有圆形、扁口、防水型等多种款式可供用户选择。
开口式结构CT现场安装时无需停电无需断开电缆线，安装方便安全。

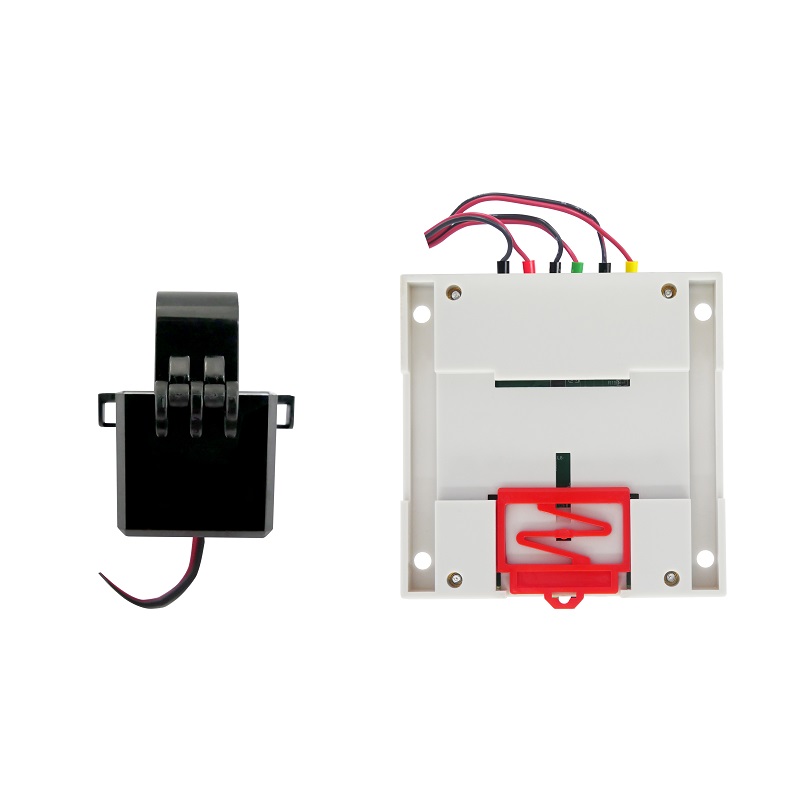

采集模块体积小巧，特别适合安装在JP柜、箱变电房等空间狭小的场所使用。具有2种安装方式：螺钉安装或导轨安装。
CT名称 | 开合式漏电流互感器
| 卡扣式电流互感器
| 防水型电流互感器 （IP68）
| 扁口型电流互感器
|
CT型号 | 010F | 060J | 065P | 6416B |
电流量程 | 0mA ～5A | 0A～600A | 0A～600A | 0A～600A |
CT口径 | 10mm×10mm | φ60mm | 65mm×68mm | 64mm×16mm |
CT外形尺寸 | 40mm×34mm×30mm | 123mm×123mm×33mm | 148mm×145mm×55mm | 133mm×45mm×64mm |
电压量程 | 50.0V～300.0V；±0.5% | |||
有功功率 | 0.000kW～1.5kW/180kW；±1.0%（根据电流量程适应） | |||
视在功率 | 0.000kVA～1.5kVA/180kVA；±1.0%（根据电流量程适应） | |||
无功功率 | 0.000kVar～1.5kW/180kWVar；±1.0%（根据电流量程适应） | |||
功率因数 | 0.0～1.0；±1.0% | |||
供电方式 | 额定电压AC 220V（电压接口供电） | |||
采集器尺寸 | 93mm×90mm×42mm | |||
采集器质量 | 约146g | |||
通讯方式 | RS485（支持MODBUS-RTU通讯协议） | |||
指示灯 | 电源指示灯、RS485通讯指示灯 | |||
绝缘电阻 | ≥100MΩ | |||
过载能力 | 2倍额定电流：1分钟 | |||
随机附件 | 采集模块:1台；电流互感器：3个（选型） | |||
