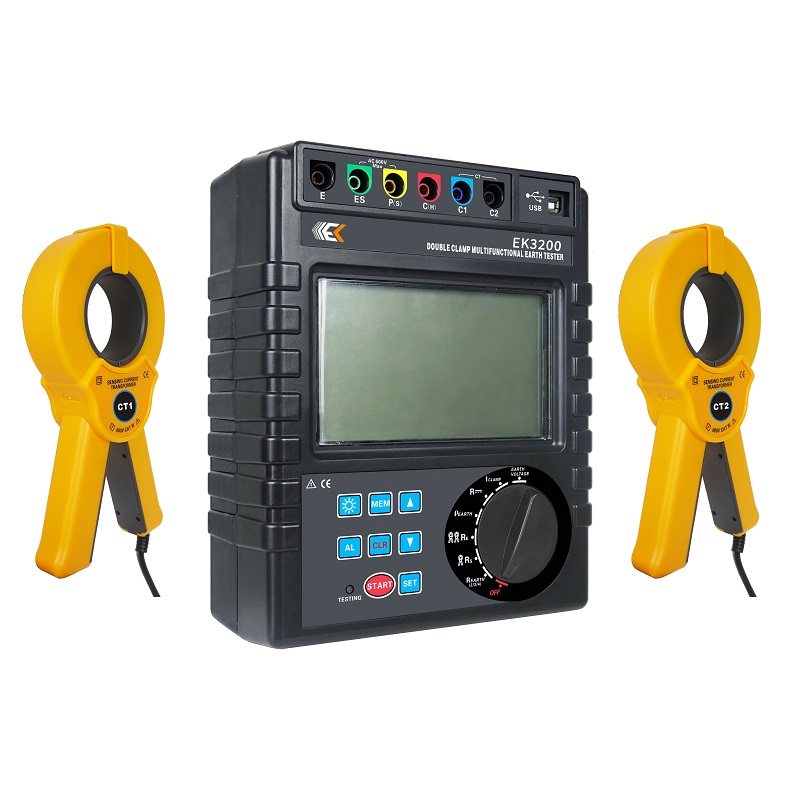

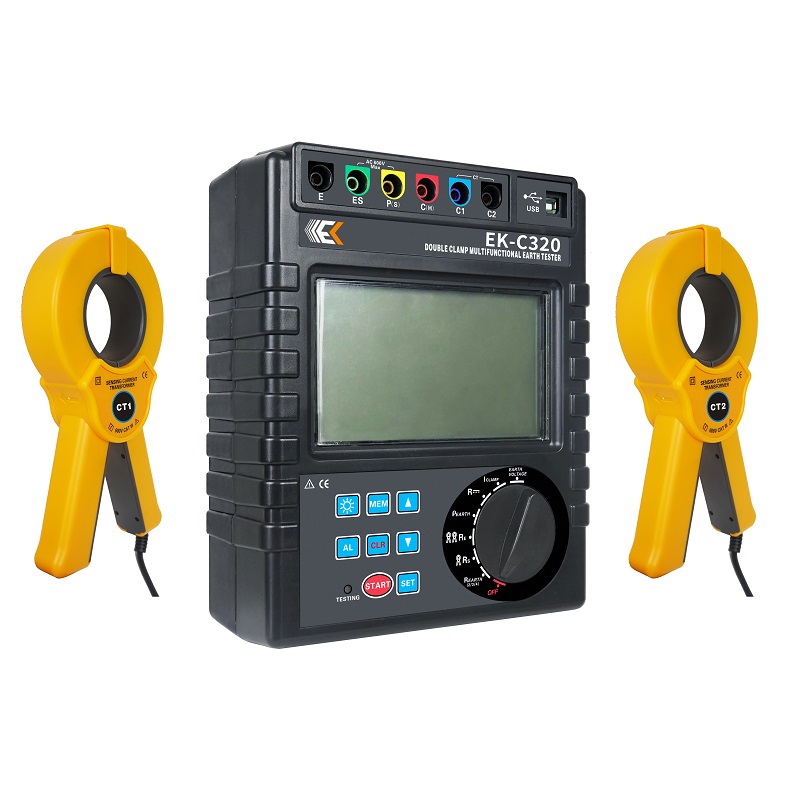

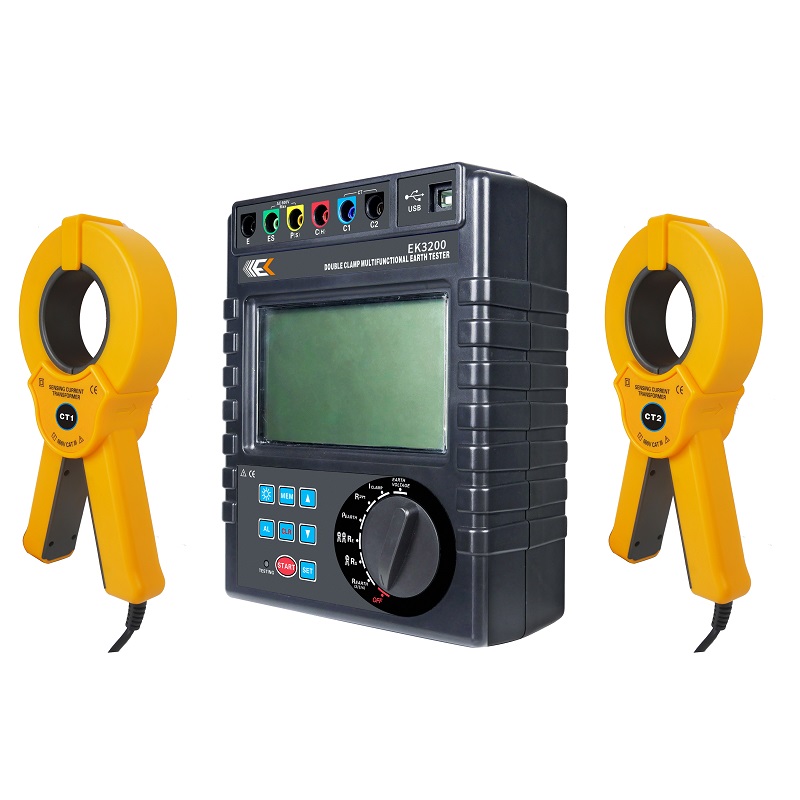

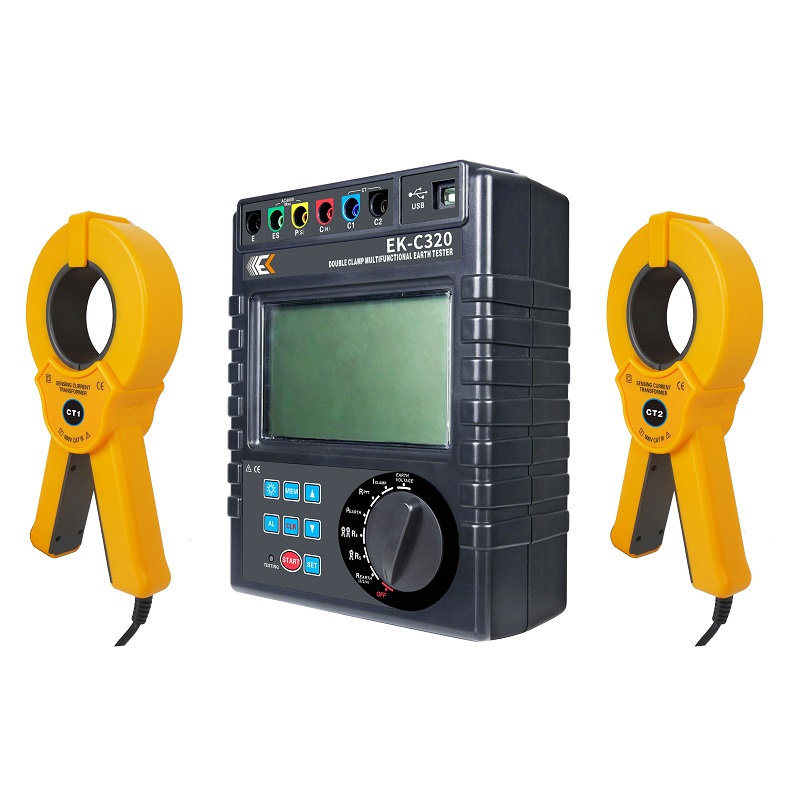

系列 : 地桩式接地电阻测试仪
接地电阻测量，直流电阻测量，土壤电阻率测量，对地电压测量，接地电流测量
接地电阻量程：0.00Ω～30.00kΩ
直流电阻量程：0.00Ω～30.00kΩ
土壤电阻率量程：0.00Ωm～9999kΩm
接地电压量程：AC 0.0V～100.0V
接地电流量程：0.00mA～600.0A
钳口尺寸：Φ50mm
存储功能：数据存储2000组
报警功能：可设置报警阈值
USB通讯接口
精密4线法、3线法、简易2线法、选择法、双钳法接地电阻测量，土壤电阻率、接地电压，接地线漏电流、交流电流、直流电阻测量。
1.导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致强。

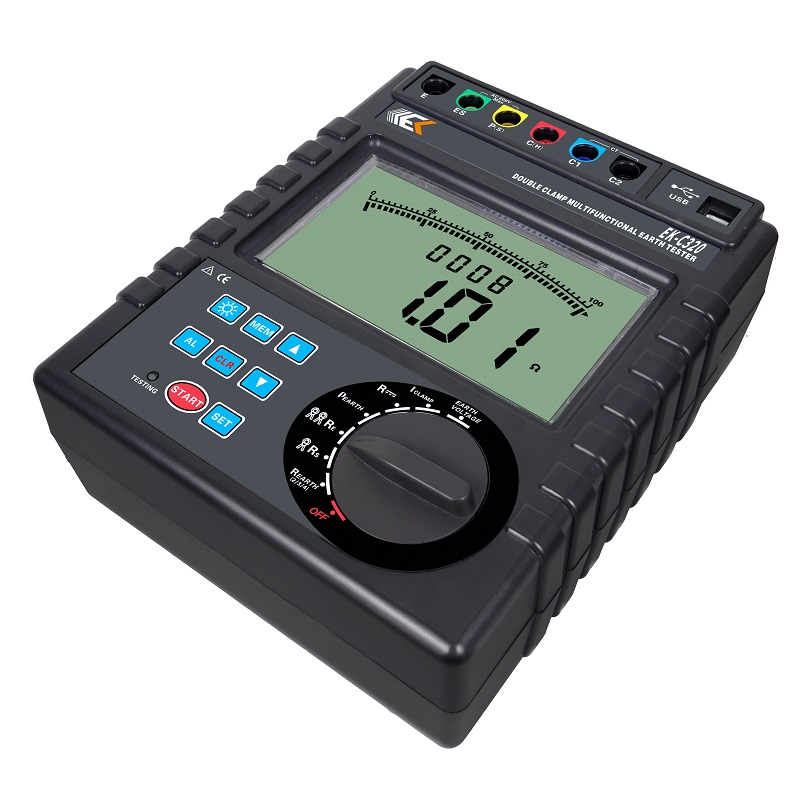

2.主机超大LCD显示，白屏背光，棒图指示，一目了然。
3.报警功能。数据存储功能。
4.数据上传功能，存储数据可上传电脑，保存打印。
二三四线法测量接地电阻 （R） | 测量范围：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt | ||
测量范围：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt | |||
测量范围：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt | |||
测量范围：3.00kΩ～30kΩ 分辨力：10Ω 精度：±4%rdg±3dgt | |||
选择法测量接地电阻（R） | 测量范围：0.00Ω～30.00Ω 分辨力：0.01Ω 精度：±2%rdg±3dgt | ||
测量范围：30.0Ω～300.0Ω 分辨力：0.1Ω 精度：±2%rdg±3dgt | |||
测量范围：300Ω～3000Ω 分辨力：1Ω 精度：±2%rdg±3dgt | |||
双钳法测量接地电阻(Re) | 测量范围：0.01Ω～0.99Ω 分辨力：0.01Ω 精度：±10%rdg±5dgt | ||
测量范围：1.0Ω～29.9Ω 分辨力：0.1Ω 精度：±10%rdg±5dgt | |||
测量范围：30Ω～100Ω 分辨力：1Ω 精度：±10%rdg±5dgt | |||
接地电压 | |||
交流电流 | 测量范围：0.00mA～600.0A 分辨力：0.00mA 精度：±2%rdg±3dgt | ||
土壤电阻率 (ρ) | 测量范围：0.00Ωm～99.99Ωm 分辨力：0.01Ωm | 精度：根据R的测量精度而定 (ρ=2πaR；a:1 m～100m；π=3.14) | |
测量范围：100.0Ωm～999.9Ωm 分辨力：0.1Ωm | |||
测量范围：1000Ωm～9999Ωm 分辨力：1Ωm | |||
测量范围：10.00kΩm～99.99kΩm 分辨力：10Ωm | |||
测量范围：100.0kΩm～999.9kΩm 分辨力：100Ωm | |||
测量范围：1000kΩm～9999kΩm 分辨力：1kΩm | |||
测量方法 | 二三四线法测量：变极法，测量电流20mA Max | 测试电流 | ＞20mA（正弦波） |
选择法测量：变极法，测量电流20mA Max | 开路测试电压 | AC 40V max | |
双钳法测量：互感测量法，测试电流1mA Max | 测试电压波形 | 正弦波 | |
土壤电阻率：四极法(温纳法) | 数据存储 | 2000组 | |
对地电压：平均值整流(P(S)-ES接口间) | 数据保持 | 保持数据时“HOLD”符号指示 | |
交流电流：钳形电流互感器测量 | 数据查阅 | 查阅数据时“READ”符号指示 | |
测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) | 溢出显示 | 超量程溢出时“OL”符号指示 |
电磁特性 | IEC61326(EMC) | 自动关机 | 开机15分钟后自动关机 |
仪表尺寸 | 高宽厚：215mm×178mm×85mm | LCD尺寸 | 128mm×75mm； LCD显示域：124mm×67mm |
质 量 | 约5.8kg(含包装) | ||
电 流 钳 | 钳口尺寸：φ50mm，电流钳连接线长：2M | ||
电极间距范围 | 可设定1m～100m | ||
电 源 | DC 9V,2号碱性干电池（LR14 1.5V×6） | ||
工作电流 | 待机：约45mA(背光关闭25mA)，测量：约100mA(背光关闭) | ||
测 试 线 | 红色20m，黑色20m，黄色10m，绿色10m，红色1.6m，黑色1.6m各1条（共6条） | ||
辅助接地棒 | 4根：φ9mm×230mm | ||
USB接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 | ||
干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 | ||
辅助接地测试 | 具有辅助接地电阻值测试功能0.00kΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) | ||
报警功能 | 测量值超过报警设定值时，“嘟—嘟—嘟—”报警提示 | ||
电池电压 | 当电池电压降到约7.5V时，电池电压低符号“ | ||
过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 | ||

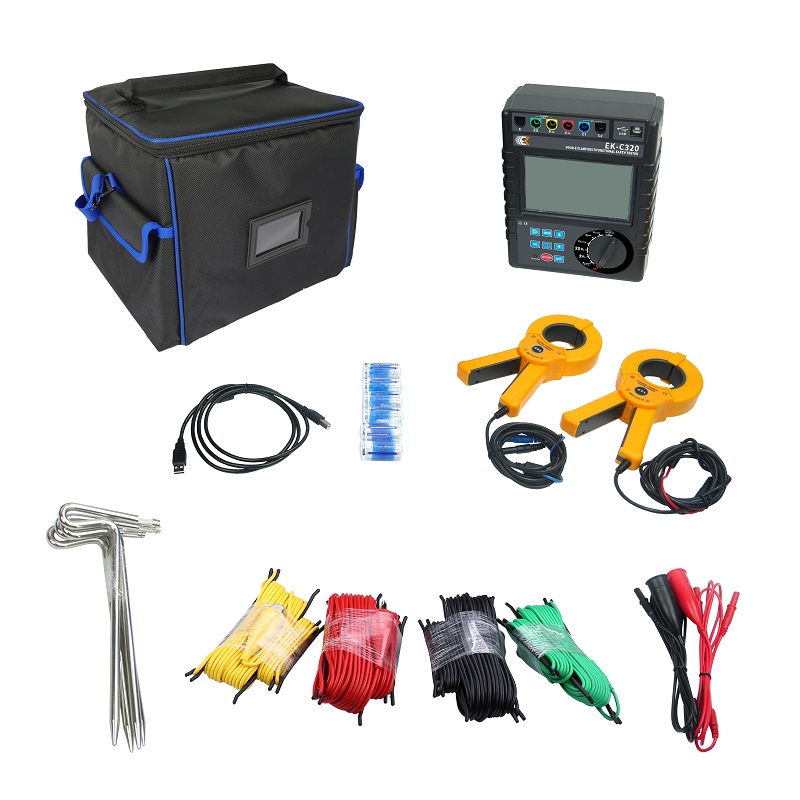

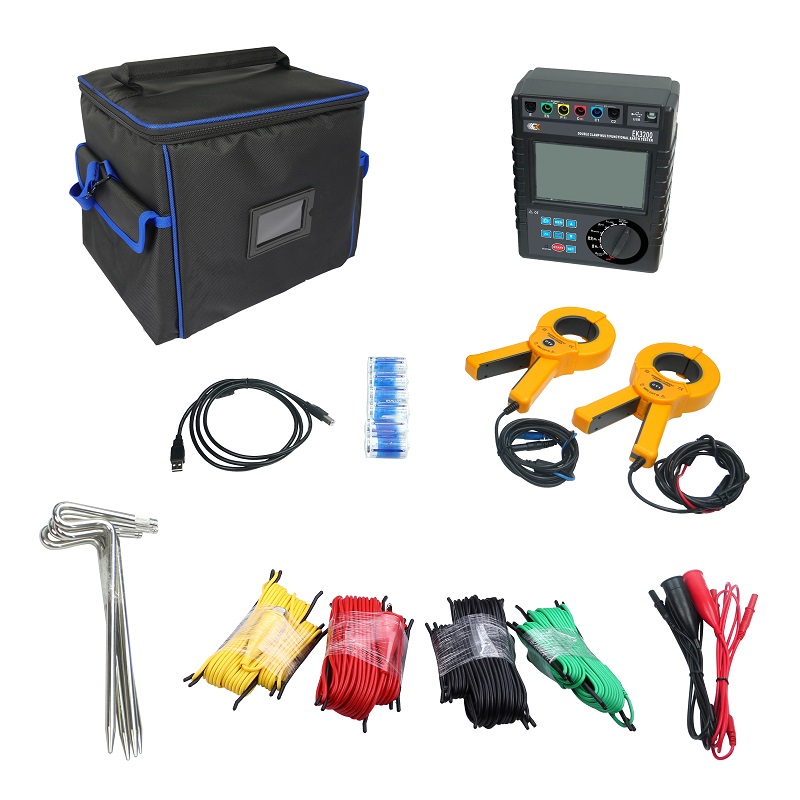

随机附件 | 仪表：1件；电流钳：2件；接地针：4件；测试线：6件；USB通讯线：1根；LR14电池：6节； 工具包：1件 | ||
